ASTM B209 - Alwminiwm Ac Alwminiwm-Taflen A Phlât Aloi
Beth yw ASTM B209
ASTM B209(teitl llawn:Manyleb Safonol ar gyfer Alwminiwm ac Alwminiwm-Taflen aloi a Phlât) yw'r fanyleb ASTM International sy'n diffinio'r gofynion ar gyfer cynhyrchion alwminiwm rholio gwastad a gyflenwir yn yr Unol Daleithiau ac y cyfeirir ato'n eang mewn tendrau byd-eang. Mae'r dudalen hon yn egluro beth mae'r safon yn ei gynnwys, pa aloion a thymer sy'n berthnasol, a sut mae'n berthnasol i safonau EN, JIS, a Tsieineaidd GB.
Mae ASTM B209 / B209M yn gosod y-cyfyngiadau cyfansoddiad cemegol, dynodiadau tymer,-lleiafswm priodweddau mecanyddol, goddefiannau dimensiwn, a rheolau archwilio ar gyfer aloi alwminiwm ac alwminiwmdalen, dalen dorchog, aplât. Mae'r ôl-ddodiad "M" yn golygu bod y gwerthoedd yn cael eu mynegi mewn unedau metrig (SI); mae'r B209 heb ei-yn-yn defnyddio unedau modfedd-bunt. Mae'r ddau ddimensiwn cyfatebol ar gyfer caffael.
ASTM B209 yn cwmpasufflat-wedi'i roliocynnyrch yn unig. Mae bar, gwialen, tiwb, a siapiau allwthiol yn cael eu rheoli gan fanylebau eraill - yn fwyaf cyffredinASTM B221(bar / gwialen / tiwb / proffil allwthiol) aASTM B211(bar / gwialen / gwifren wedi'i thynnu). Peidiwch â dyfynnu B209 ar gyfer y ffurflenni hynny.
Cwmpas a diffiniadau cynnyrch
Mae'r safon yn gwahaniaethu ffurfiau cynnyrch yn ôl trwch:
Taflen- fflat-cynnyrch wedi'i rolio â thrwch yn gyffredinolLlai na neu'n hafal i 6.35 mm (0.250 i mewn)a lled Yn fwy na neu'n hafal i 152 mm (6 modfedd).
Taflen wedi'i gorchuddio- dalen wedi'i darparu ar ffurf coil; amlen un trwch a dalen.
Plât- fflat-cynnyrch wedi'i rolio â thrwchYn fwy na neu'n hafal i 6.35 mm (0.250 i mewn).
Mae trwch yn cael ei fesur o leiaf 25 mm (1 modfedd) i mewn o unrhyw ymyl. Diffinnir goddefiannau lled a hyd, gwastadrwydd, a chyflwr ymyl yn ôl dosbarth trwch a lled archebedig.
Aloi alwminiwm a gwmpesir gan ASTM B209
Mae'r fanyleb yn rhestru aloion ar draws y gyfres 1xxx, 3xxx, 5xxx, 6xxx, ac 8xxx. Dangosir y graddau a gaffaelir amlaf isod.
| Cyfres | Graddau nodweddiadol yn B209 | Prif elfen aloi | Cymeriad cyffredinol |
|---|---|---|---|
| 1xxx | 1050, 1060, 1100 | Yn fwy na neu'n hafal i 99.0% Al | Gwrthiant cyrydiad rhagorol, ffurfadwyedd uchel, cryfder isel, dargludedd da. |
| 3xxx | 3003, 3004, 3105 | Manganîs | Cryfder cymedrol, ymarferoldeb da iawn; y grŵp pwrpas gwaith{0}}horse general-. |
| 5xxx | 5005, 5052, 5083, 5086, 5154, 5251, 5454, 5754 | Magnesiwm | Da{0}i-nerth uchel, ymwrthedd morol/cyrydiad rhagorol, gellir ei weld. |
| 6xxx | 6061, 6063 | Mg + Si | gwres{0}}trinadwy; cryfder da a weldability ar gyfer defnydd strwythurol. |
| 8xxx | 8011, 8006 | Arall (Fe, Si) | cladin a chymwysiadau dalen/ffoil arbenigol. |
Allforio{0}}nodyn rheoli:Mae aloion cyfres 2xxx cryfder uchel (er enghraifft 2024, 7075) wedi'u cynnwys o dan restr reoli allforio deuol Tsieina. Mae angen trwydded gan y Weinyddiaeth Fasnach i'w hallforio, eu hail{10}}neu eu trosglwyddo; Cadarnhewch drwyddedu cyn dyfynnu unrhyw eitem 2xxx/7xxx.
Cysylltwch â'n Peirianwyr Heddiw
Dynodiadau tymer yn ASTM B209
Mae "tymer" yn disgrifio cyflwr caledu straen neu wres. Mae ASTM B209 yn defnyddio system dymer safonol ANSI H35.1:
O- anelio (meddalaf, hydwythedd mwyaf).
F- fel-gwneuthuredig (dim terfyn priodwedd mecanyddol).
H1x- straen-caledu yn unig (ee, H14, H18).
H2x- straen-wedi caledu yna'n rhannol anelio.
H3x- straen-caledu ac yna sefydlogi.
H4x- straen-wedi'i galedu a'i baentio/lacr.
T6- gwres hydoddiant-wedi'i drin a'i heneiddio'n artiffisial (defnyddir ar gyfer plât 6061).
Mae'r ail ddigid yn dangos y radd o galedu: mae H12 / H14 / H16 / H18 yn cynrychioli cryfder cynyddol; H22 / H24 / H26 / H28 yw'r tymerau cyfatebol sydd wedi'u hanelio'n rhannol gyda hydwythedd gwell.
Priodweddau mecanyddol (lleiafswm dangosol)
Mae'r tabl yn rhestru nodweddiadollleiafswmtynnol (UTS) a chryfderau cynnyrch ac ehangiad fesul ASTM B209. Gwerthoedd gwirioneddol ar Dystysgrif Prawf Melin (MTC) sy'n rheoli'r llwyth; mae'r ffigurau isod ar gyfer cymharu graddau, nid ar gyfer cymeradwyo dyluniad.
| Aloi - Temper | UTS, MPa (munud) | Cnwd, MPa (munud) | Elongation, % (munud) |
|---|---|---|---|
| 1100-O | 90 | 30 | 25 |
| 3003-O | 110 | 42 | 25 |
| 3003-H14 | 150 | 125 | 8 |
| 5052-O | 170 | 65 | 19 |
| 5052-H32 | 215 | 160 | 10 |
| 5083-O | 275 | 125 | 16 |
| 5083-H32 | 315 | 230 | 12 |
| 5754-H22 | 215 | 130 | 12 |
| 6061-T6 (plât) | 290 | 240 | 8 |
| 6063-T6 | 215 | 170 | 8 |
Mae'r holl werthoedd uchod ynlleiafswmar gyfer y dymer a nodwyd a braced trwch. Mae mesuryddion teneuach yn aml yn cario lleiafswm ymestyn is; darllenwch y rhes dymer a-rheswm trwch ar yr MTC go iawn bob amser. Mae GNEE yn cyflenwi deunydd gydag EN 10204 3.1 MTC (archwiliad 3.2 a thrydydd parti ar gael ar gais).
Nodiadau cyfansoddiad cemegol
Mae B209 yn diffinio terfynau elfen llym fesul aloi. Mewn termau clir:
1xxx(1050, 1060, 1100): isafswm cynnwys alwminiwm 99.0%; bron dim aloiu bwriadol.
3xxx(3003, 3004, 3105): manganîs hyd at ~1.2% (mae 3004 hefyd yn ychwanegu ~1 % Mg) ar gyfer cryfder heb golli ffurfadwyedd.
5xxx(5052, 5083, 5754, 5454): magnesiwm 2.2–4.9 %; 5083 yw'r radd plât morol uchaf-Mg.
6xxx(6061, 6063): magnesiwm + silicon yn ffurfio Mg₂Si; gwres-trinadwy i T6.
8xxx(8011): haearn- a silicon-wedi'u cydbwyso ar gyfer defnydd cladin/ffoil.
Goddefiannau dimensiwn
Goddefgarwch trwch tablau B209 yn ôl y dosbarth trwch a lled a archebwyd. Pwyntiau allweddol y dylai prynwyr nodi:
Trwch- bandiau tynnach ar gyfer dalen deneuach; goddefiannau plât gam wrth drwch a lled.
Lled / hyd- ynghyd â goddefiannau yn ôl dimensiwn a drefnwyd; mae terfynau sgwâr a chambr yn berthnasol.
Gwastadedd- penodedig ar gyfer plât; gellir cytuno ar wastadrwydd arbennig (ee, ar gyfer torri laser/plasma).
Ymylon- ymylon sgwâr, cneifio neu hollt; neilltuo math ymyl yn y PO.
Cyfwerth â safonau EN, JIS, a GB
I ddyfynnu traws-farchnad, mae'r aloion rhyngwladol pedwar digid yn cyd-fynd fel a ganlyn:
Unol Daleithiau- ASTM B209 / B209M.
Ewrop- EN 485 (taflen) ac EN 573 (cyfansoddiad); mapiau dynodiad EN AW-xxxx i'r un rhif 4 digid.
Japan- JIS H4000 (taflen/plât) a JIS H4040 (cyfansoddiad).
Tsieina- GB/T 3880 (taflen/plât).
Pwysig i MTCs:Ar gyfer yr aloion rhyngwladol pedwar digid (3003, 5052, 6061, 6063, 6082, ac ati),Mae GB/T 3880 yn mabwysiadu -gwerthoedd priodwedd mecanyddol ASTM B209 yn uniongyrchol. Mae'r UTS a'r ystodau cynnyrch a argraffwyd ar MTC felly yn union yr un fath o dan ASTM B209, GB/T 3880, a JIS H4000 ar gyfer yr aloion hyn - nid oes gwahaniaeth cryfder cudd rhwng y safonau. (Mae hyn yn berthnasol i aloion pedwar digid 1xxx–8xxx wedi'u rholio'n fflat; gwiriwch unrhyw aloeon nad ydynt yn-rhestredig neu genedlaethol{-fesul achos yn unig.)
Cymwysiadau nodweddiadol gan aloi
| Gradd | Lle mae'n cael ei ddefnyddio |
|---|---|
| 1050 / 1060 / 1100 | Offer cemegol, trim addurniadol, offer coginio, cyfnewidwyr gwres, arwyddion. |

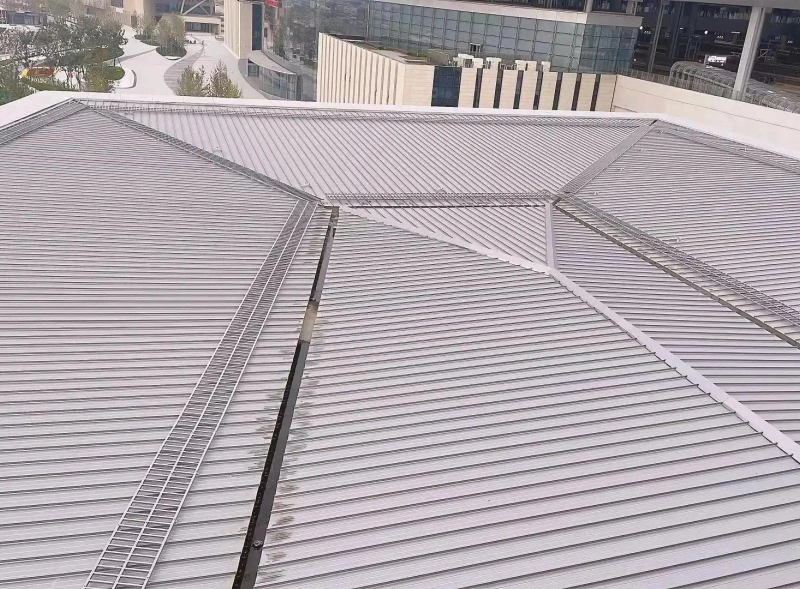

| 3003 / 3004 | Toi, cwteri, tanciau storio, HVAC, gwneuthuriad cyffredinol, stoc caniau (3004). |
| 5052 | Caledwedd morol, clostiroedd electroneg, paneli cerbydau, offer. |
| 5083 | Plât adeiladu llongau, llestri pwysau, tanciau cryogenig, strwythurau weldio. |
| 5754 | Paneli corff modurol, lloriau, plât gwadn, cladin pensaernïol. |
| 6061 | Plât strwythurol, seiliau peiriannau, pontydd, fframiau, peirianneg gyffredinol. |
| 8011 | Cladin, stoc esgyll, porthiant ffoil trosi. |
Cyrchu a dogfennaeth
Pan fyddwch yn gofyn am ddeunydd ASTM B209 gan GNEE, mae pob llwyth yn cael ei gefnogi gan:
Tystysgrif Prawf Melini EN 10204 3.1 (archwiliad 3.2 a thrydydd-parti wedi'i drefnu ar gais).
Tarddiad, rhif gwres / lot, a darlleniad mecanyddol + cemegol llawn y gellir ei olrhain i'r coil / plât.
MOQ hyblyg a threialon bach wedi'u cefnogi; amser arweiniol safonol15-30 diwrnod.

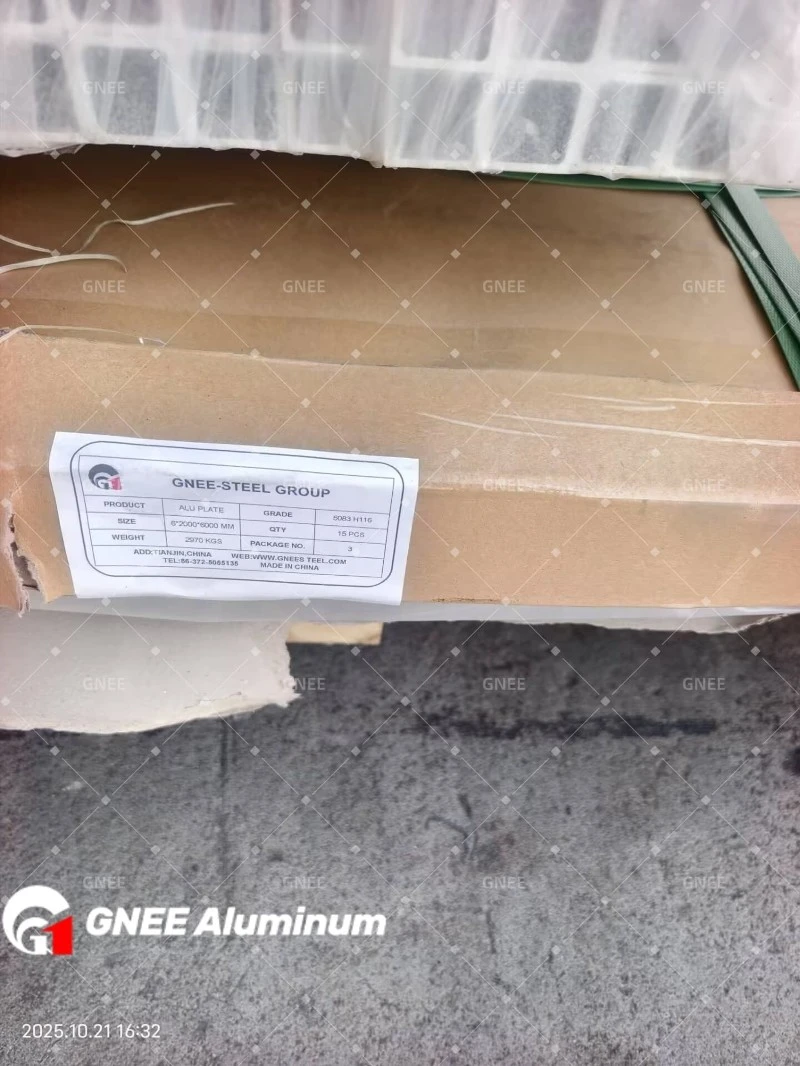

Pacio allforio (sy'n addas i'r môr, papur VCI, casys pren/paledi) fesul Incoterms y cytunwyd arno yn y PO.

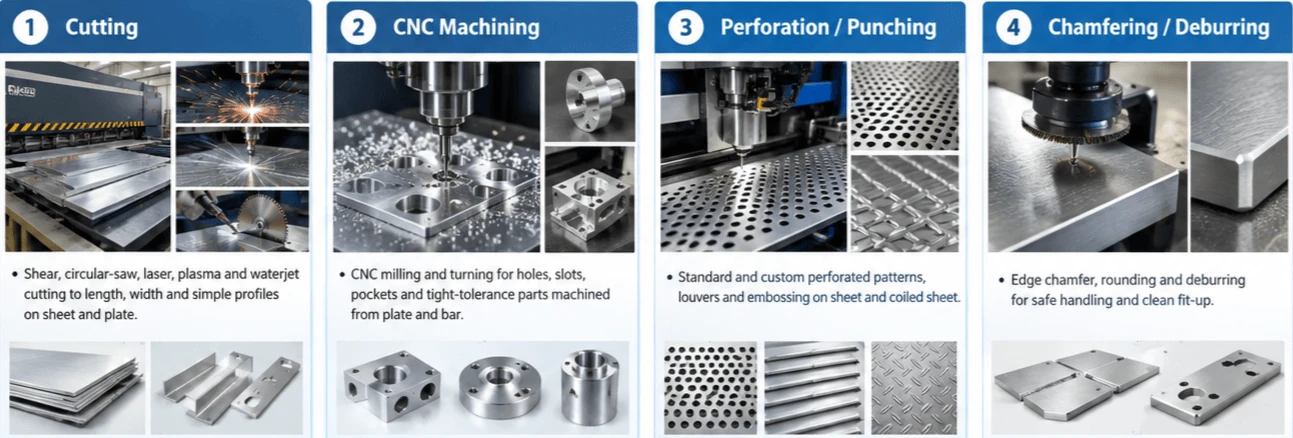

Gwasanaethau prosesu a saernïo
Y tu hwnt i gyflenwi deunydd ASTM B209, mae GNEE yn darparu prosesu mewnol a phartner i lawr yr afon fel bod eich archeb yn cyrraedd wedi'i dorri-i-maint ac yn barod i'w gydosod. Gwasanaethau nodweddiadol:
Torri-cneifio,llif crwn, laser, plasma, a jet dŵr yn torri i hyd, lled, a phroffiliau syml ar ddalen a phlât.
peiriannu CNC- Melino a throi CNC ar gyfer tyllau, slotiau, pocedi, a rhannau goddefgarwch tynn wedi'u peiriannu o'r plât a'r bar.
Perforation/dyrnu-patrymau tyllog safonol ac arfer, louvers, a boglynnu ar ddalen torchog.
Siamffro/rhithro-siamffer ymyl, talgrynnu, a deburring ar gyfer trin yn ddiogel a ffitio'n lân-i fyny.

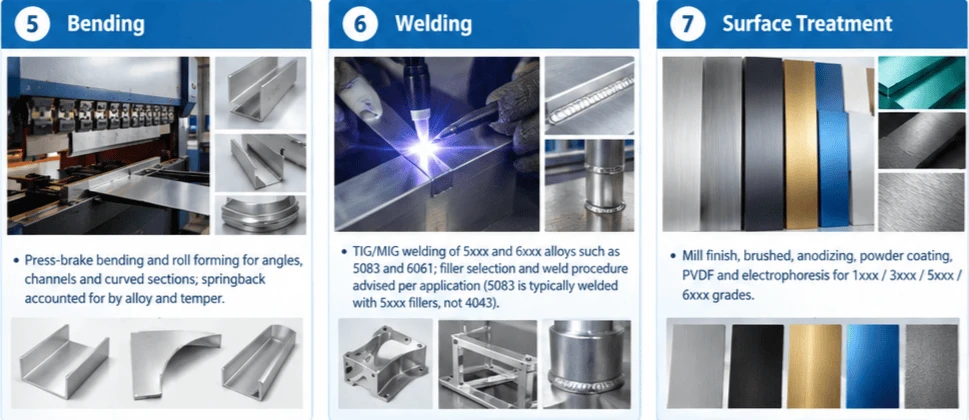

Plygu-pwyso-blygu brêc a ffurfio rholio ar gyfer onglau, sianeli a rhannau crwm; springback cyfrif am gan aloi a thymer.
Weldio- weldio TIG/MIG o aloion 5xxx a 6xxx megis 5083 a 6061; cynghorir dewis llenwyr a gweithdrefn weldio fesul cais (mae 5083 fel arfer yn cael ei weldio â llenwyr 5xxx, nid 4043).
Triniaeth arwyneb-millgorffen, brwsio, anodizing, cotio powdr, PVDF, ac electrofforesis ar gyfer graddau 1xxx / 3xxx / 5xxx / 6xxx.
Cynhwysedd union -trwch mwyaf, goddefgarwch cyraeddadwy, maint gwely/bwrdd, trwch anodeiddio, manyleb cotio, ac ati - yn cael eu cadarnhau yn erbyn eich llun a'r aloi / tymer gofynnol. Anfonwch y llun neu'r fanyleb a byddwn yn dyfynnu'r llwybr proses ymarferol a'r amser arweiniol.
Am GNEE
Mae GNEE yn allforiwr alwminiwm a sefydlwyd yn2008, sy'n cyflenwi taflen alwminiwm, plât, coil, ffoil, bar, tiwb, proffil, fflans, a ffitiadau i100+ o wledydd a rhanbarthau. Rydym yn cadw stoc alwminiwm penodol cyffredin ar gyfer danfoniad cyflym, yn derbyn archebion mawr a bach (MQ hyblyg), ac yn llong o fewn15-30 diwrnod. Mae pob archeb yn cynnwys EN 10204 3.1 MTC, ac mae ein tîm technegol yn helpu i ddewis yr aloi a'r tymer cywir ar gyfer eich cyflwr gweithio.
Cwestiynau cyffredin
A yw ASTM B209 yr un peth â GB/T 3880?Ar gyfer yr aloion pedwar digid cyffredin maen nhw'n defnyddio'ryr un gwerthoedd priodwedd mecanyddol- Mae GB/T 3880 yn mabwysiadu ystodau UTS/yield ASTM B209 yn uniongyrchol. Mae labeli cyfansoddiad a thymer hefyd yn alinio. Felly mae MTC i'r naill safon neu'r llall yn dangos niferoedd cryfder union yr un fath ar gyfer graddau fel 3003, 5052, neu 6061. Cadarnhewch yr union res trwch/tymheredd bob amser, gan fod tablau goddefgarwch ychydig yn wahanol rhwng safonau.
Beth yw'r gwahaniaeth rhwng dalen a phlât yn B209?
Y llinell rannu yw trwch:Mae dalen yn llai na neu'n hafal i 6.35 mm (0.250 i mewn).; Mae plât yn fwy na neu'n hafal i 6.35 mm. Plât yn nodweddiadol archebu i hyd penodol a gwastadrwydd; fel arfer cyflenwir dalen mewn lled safonol neu dorchog. Mae'r opsiynau aloi a thymer yn gorgyffwrdd, ond mae rhai tymer (ee, T6) yn fwy cyffredin mewn plât.
A yw ASTM B209 yn cwmpasu 7075 neu aloion awyrofod eraill?
Mae rhai aloion cryfder uchel yn ymddangos mewn manylebau cysylltiedig, ond mae graddau 2xxx/7xxx (2024, 7075, 7050, ac ati) ynTsieina -allforio defnydd deuol-a reolir. Mae GNEE ond yn eu cyflenwi â thrwydded ddilys a-defnyddio/diwedd-dilysiad defnyddiwr; nid ydym yn allforio i bartïon neu gyrchfannau a ganiateir. Dyfynnwch y graddau hyn dim ond ar ôl cliriad cydymffurfio.
Sut mae darllen tymer B209 fel H32 neu T6?
Y llythyr cyntaf yw'r broses:O= wedi'i anelio,H= straen-wedi caledu,T= gwres-wedi'i drin. Mae'r digidau yn dangos gradd/cam - H32 wedi'i galedu-yn cael ei sefydlogi ar 1/4 caled; T6 yw gwres hydoddiant-wedi'i drin a'i heneiddio'n artiffisial. Mae tymer galetach (digid uwch) yn golygu cryfder uwch ond hydwythedd is.
Mae ASTM B209 yn safon ASTM International cyhoeddedig; Mae'r ffigurau eiddo ar y dudalen hon yn isafswm dangosol ar gyfer cymharu. Dibynnwch bob amser ar EN 10204 MTC y llwyth am werthoedd cytundebol.
