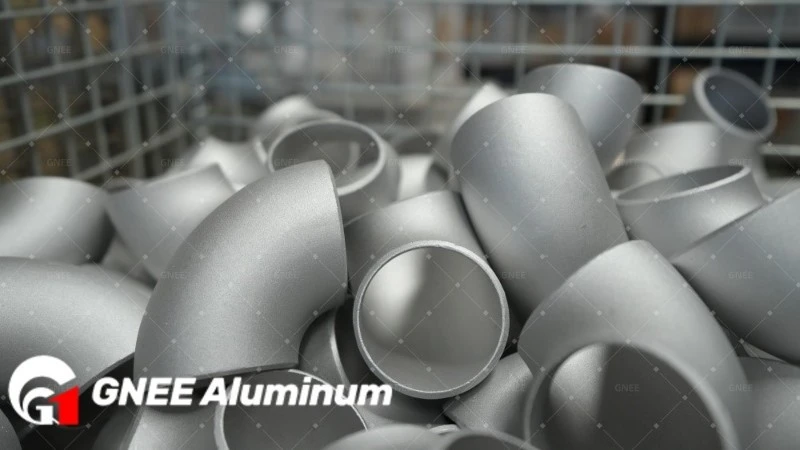

Mae'r penelin alwminiwm 6063 T5 yn ffitiad pibell llwybro strwythurol a hylif a weithgynhyrchir gan GNEE i addasu cyfeiriad piblinell fasnachol. Yn perthyn i deulu Al-Mg-Si aloi, mae'r gydran hon yn cael triniaeth thermol T5, gan wneud y gorau o'r cydbwysedd rhwng cryfder mecanyddol ac allwthedd. Mae'r ffitiad yn cydymffurfio'n llwyr â manylebau deunydd ASTM B361 gweithredol a safonau dimensiwn ASME B16.9. Mae prynwyr diwydiannol yn dewis yr aloi penodol hwn ar gyfer ei gryfder cynnyrch lleiaf o 110 MPa (16.0 ksi), gan ei wneud yn ddelfrydol ar gyfer trafnidiaeth hylif gwasgedd isel a fframweithiau pensaernïol.
Wedi'i gyflenwi mewn onglau safonol yn amrywio o 45 gradd i 180 gradd, mae'r penelin hwn yn gwarantu union aliniad strwythurol ar gyfer rhwydweithiau pibellau parhaus heb fod angen addasu'r safle.
Manyleb o6063 T5 Elbow Alwminiwm
| Paramedr | Manyleb a Goddefiannau |
| Aloi/Temper | 6063 / T5 |
| Dimensiynau (OD x WT) | 6 mm–500 mm x 1 mm–50 mm |
| Onglau / Radiws | 45 gradd, 60 gradd, 90 gradd, 180 gradd / 1D, 1.5D |
| Cyfansoddiad Cemegol (%) | Al Bal, Mg 0.45-0.9, Si 0.2-0.6, Fe Llai na neu'n hafal i 0.35 |
| Cryfder Cynnyrch | Mwy na neu'n hafal i 110 MPa (16.0 ksi) |
| Cryfder Tynnol | Yn fwy na neu'n hafal i 150 MPa (21.8 ksi) |
| Elongation / Safonol | Yn fwy na neu'n hafal i 8% / ASTM B361, ASME B16.9 |
| OD / Goddefgarwch Angle | ± 1.6 mm / ± 1 gradd (Fesul ASME B16.9) |
Canllawiau Ystod Prisiau SMM
| Cyflwr Cynnyrch | Sylfaen SMM (USD/MT) | Cyfanswm Amcangyfrif (USD/MT) |
| 6063 T5 Penelin (Diwedd y Felin) | 2,550 - 2,650 | 3,150 - 3,450 |
| 6063 T5 Elbow (Anodized) | 2,550 - 2,650 | 3,450 - 3,850 |
1. Defnyddiau a Chymwysiadau Sylfaenol
Mae'r penelin alwminiwm 6063 T5 yn gweithredu'n ddibynadwy ar draws sawl sector masnachol a diwydiannol ysgafn, gan ddarparu rheolaeth gyfeiriadol fanwl gywir ar gyfer piblinellau pwysau cymedrol a fframweithiau strwythurol.
Systemau canllaw pensaernïol:Mae adeiladwyr yn ymgorffori ffitiadau 90 gradd mewn strwythurau grisiau masnachol. Mae'r deunydd 6063 T5 yn rheoli llwythi strwythurol yn effeithiol wrth ddarparu arwyneb llyfn ar gyfer gorffen. Mae cydrannau'n gweithredu mewn tymereddau amgylchynol o -20 gradd i 40 gradd, gan sicrhau gosodiadau sefydlog i gerddwyr.
Rhwydweithiau Cludo Niwmatig:Mae peirianwyr cyfleusterau yn defnyddio'r cydrannau hyn mewn llinellau aer cywasgedig ffatri. Mae'r ffitiadau T5 yn gwrthsefyll pwysau gweithredu mewnol gan gyrraedd 1.2 MPa (0.17 ksi). Mae'r wal fewnol allwthiol llyfn yn lleihau cynnwrf aer, gan sicrhau gweithrediad offer niwmatig cyson ar dymheredd amgylchynol.
Cludiant Dŵr Dyfrhau:Mae gosodwyr amaethyddol yn defnyddio penelinoedd radiws hir ar gyfer systemau dosbarthu maes. Mae'r aloi yn trin datguddiad dŵr parhaus ar dymheredd rhwng 5 gradd a 35 gradd. Mae'r ffitiadau ysgafn hyn yn symleiddio'r broses o gydosod piblinellau llorweddol ar draws erwau amaethyddol eang heb straen corfforol.
Fframiau Dodrefn Masnachol:Mae gweithgynhyrchwyr yn integreiddio penelinoedd 45 gradd i ddodrefn alwminiwm modiwlaidd. Mae cryfder cynnyrch 110 MPa (16.0 ksi) yn cefnogi llwythi seddi safonol heb ddadffurfiad plastig. Mae'r wyneb yn derbyn anodizing yn rhwydd, gan amddiffyn y ffitiad rhag sgrafelliad corfforol yn ystod defnydd masnachol dyddiol parhaus.
2. Manteision a Manteision Allweddol
Mae cyfansoddiad penodol a phroses heneiddio artiffisial y gydran bibell hon yn esgor ar briodweddau mecanyddol gwahanol, gan gynnig manteision strwythurol a swyddogaethol sylweddol ar gyfer gosodiadau masnachol.
Cryfder Mecanyddol Cytbwys:Mae heneiddio artiffisial i dymer T5 yn gwarantu cryfder cynnyrch lleiaf o 110 MPa (16.0 ksi) a chryfder tynnol o 150 MPa (21.8 ksi). Mae'r anhyblygedd strwythurol hwn yn atal anffurfiad o dan bwysau hylif masnachol safonol a llwythi mecanyddol.
Ymateb Anodizing Superior:Mae'r union gynnwys magnesiwm a silicon yn caniatáu i'r wyneb dderbyn anodizing electrocemegol. Mae'r driniaeth hon yn cynhyrchu haen ocsid amddiffynnol sy'n amddiffyn y gydran rhag cyrydiad atmosfferig mewn amgylcheddau sy'n profi lleithder uchel a thymheredd hyd at 80 gradd.
Mesuryddion lleihau pwysau:Gyda dwysedd o 2.7 g/cm³, mae màs y ffitiadau hyn yn sylweddol llai na chydrannau dur cyfatebol. Mae'r nodwedd hon yn lleihau costau cludiant ac yn caniatáu i dechnegwyr osod gosodiadau â llaw heb fod angen offer codi trwm ar gyfer gosodiadau pibell safonol 50 mm.
Allwthio Eithriadol:Mae nodweddion llif thermol unigryw yn galluogi cynhyrchu trwch wal arferol o 1 mm i 50 mm. Mae gweithgynhyrchwyr yn ffurfio geometregau manwl gywir, gan sicrhau bod dimensiynau radiws byr a hir yn cynnal goddefiannau union heb gracio micro mewnol yn ystod y broses allwthio poeth.
Gofynnwch am daflen ddata dechnegol gan GNEE i wirio'r union fanylebau peirianneg.
3. Cyflwyno, Safonau Arolygu, a Phecynnu
Mae GNEE yn cynnal logisteg trwyadl, protocolau gwirio ansawdd, a gweithdrefnau trin amddiffynnol i sicrhau bod yr holl ffitiadau alwminiwm a weithgynhyrchir yn bodloni'r manylebau rhyngwladol gofynnol wrth gyrraedd.
Cydymffurfiaeth Safonol Rheoleiddio:Mae adrannau rheoli ansawdd yn gwirio bod pob swp a weithgynhyrchir yn glynu'n gaeth at fanyleb weithredol ASTM B361. Mae dimensiynau cydrannau a geometregau befel yn cael eu croesgyfeirio'n fanwl â safonau ASME B16.9 i warantu integreiddio di-dor i'r seilwaith piblinellau masnachol presennol.
Dilysiad Goddefgarwch Dimensiwn:Mae arolygwyr yn mesur cyfluniadau penelin safonol i orfodi terfynau peirianneg llym. Rhaid i ddiamedrau allanol aros yn gyfan gwbl o fewn y trothwy ± 1.6 mm, tra bod onglau gwyriad yn cael eu cadw'n llym o fewn lwfans ± 1 gradd, gan atal camlinio piblinellau critigol yn ystod gosod maes.

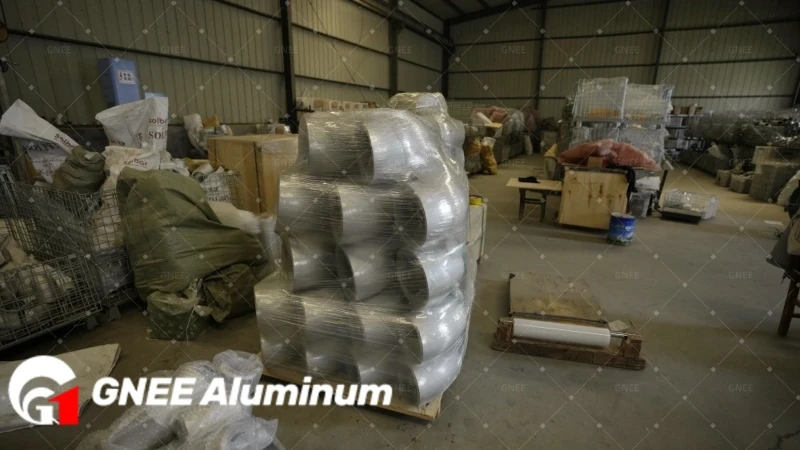

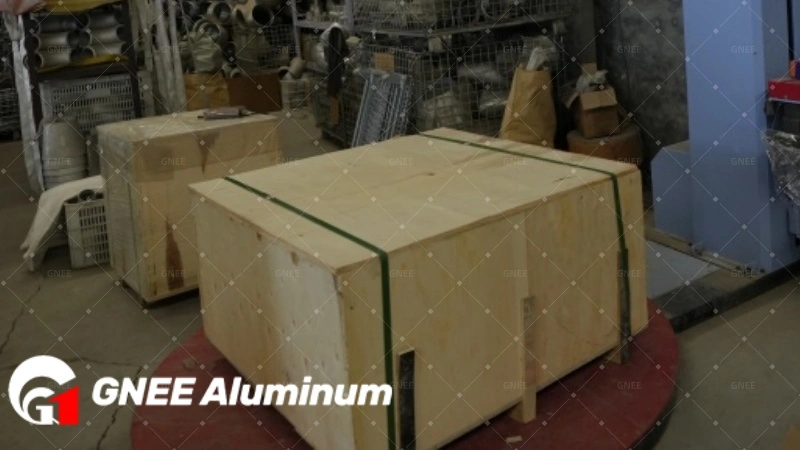

Pecynnu Allforio Amddiffynnol:Mae personél logisteg yn selio penelinoedd unigol mewn ffilm blastig gwrth-sefydlog, gwrth-leithder. Mae'r cydrannau wedi'u lapio wedi'u pentyrru'n strategol y tu mewn i gewyll pren ardystiedig ISPM-15 sydd â bracing mewnol, gan atal difrod effaith gorfforol a chrafu wyneb yn ystod cludo nwyddau morol neu awyr rhyngwladol.
Amseroedd Arweiniol Rhagweladwy:Rhestr safonol yn defnyddio llongau trwch wal cyffredin o fewn ffenestr gyflym o 7 i 10 diwrnod. Mae gorchmynion sy'n gofyn am ddimensiynau radiws hir 1.5D wedi'u haddasu neu baramedrau peiriannu CNC penodol yn gofyn am amserlen gynhyrchu wedi'i haddasu o 15 i 25 diwrnod yn union.
Sicrhewch amserlenni cludo dibynadwy trwy archebu penelinoedd ardystiedig yn uniongyrchol o'r cyfleuster GNEE.
4. Profi Ansawdd Cynnyrch
Mae gweithdrefnau profi metelegol a strwythurol cynhwysfawr yn dilysu cyfanrwydd ffisegol a chyfansoddiad elfennol pob ffitiad cyn awdurdodi dosbarthiad masnachol.
Dadansoddiad Elfennol Sbectrometrig:Mae technegwyr labordy yn defnyddio sbectromedrau allyriadau optegol i wirio'r union gymarebau 0.45- 0.9% magnesiwm a 0.2-0.6% silicon. Mae'r profion elfennol hwn yn sicrhau bod biledau amrwd yn bodloni'r union gemeg aloi sy'n ofynnol i gyflawni'r priodweddau mecanyddol T5 dynodedig ar ôl allwthio.
Profi Pwysedd Hydrostatig:Mae gweithredwyr yn selio agoriadau'r cydrannau ac yn chwistrellu dŵr dan bwysau i efelychu llwythi hylif mewnol. Rhaid i'r penelin gynnal y pwysedd prawf wedi'i dargedu am 60 eiliad yn union heb arddangos diferion pwysau na thrylifiad lleithder, gan gadarnhau cywirdeb y strwythur solet.
Asesiad Tynnol a Chynnyrch:Mae timau rheoli ansawdd yn tynnu samplau metelaidd o rediadau cynhyrchu i gynnal profion mecanyddol dinistriol. Mae peiriannau wedi'u graddnodi yn cadarnhau bod y deunydd yn gyson yn uwch na'r trothwy cynnyrch 110 MPa (16.0 ksi) ac yn cyflawni'r gyfradd ymestyn gorfodol Mwy na neu'n hafal i 8% fesul protocol safonol.
Canfod nam Ultrasonic:Mae arolygwyr yn pasio trawsddygiaduron ultrasonic amledd uchel dros arwyneb allanol y penelin. Mae'r profion hyn yn mapio dwysedd y waliau mewnol yn amrywio o 1 mm i 50 mm, gan nodi gwagleoedd allwthio cudd neu holltau micro heb gyfaddawdu ar ddefnyddioldeb strwythurol yr uned orffenedig.
Cysylltwch â'n tîm peirianneg yn GNEE heddiw i gael mynediad at adroddiadau prawf ffatri cyflawn.
5. Rhagolygon Datblygu yn y Dyfodol
Mae datblygiadau parhaus mewn peirianneg metelegol ac awtomeiddio gweithgynhyrchu yn gyson yn gwella effeithlonrwydd cynhyrchu, manwl gywirdeb ac ôl troed amgylcheddol cydrannau pibellau alwminiwm masnachol.
Rheoli Allwthio Awtomataidd:Mae ffatrïoedd yn gweithredu synwyryddion thermol dolen caeedig yn ystod y broses heneiddio artiffisial T5. Mae'r union reoliad tymheredd hwn yn cyfyngu ar amrywiadau thermol i ± 2 radd , gan arwain at briodweddau mecanyddol unffurf iawn a lleihau amrywiant cryfder cynnyrch swp i rediadau cynhyrchu mawr.
Integreiddio Alwminiwm wedi'i Ailgylchu:Mae cyfleusterau mwyndoddi'n cynyddu'n systematig y ganran o sgrap gradd 6063 uchel. Mae technolegau didoli uwch yn ynysu aloion pur, gan leihau'r defnydd o ynni sydd ei angen ar gyfer echdynnu alwminiwm cynradd tra'n cynnal y fanyleb cryfder tynnol 150 MPa (21.8 ksi) gorfodol yn llym.
Peiriannu Robotig Uwch:Mae gweithfeydd gweithgynhyrchu yn defnyddio roboteg CNC aml-echel i brosesu befelau wedi'u teilwra a dau ben llinynnol. Mae'r systemau hyn yn gweithredu toriadau cymhleth ar ddiamedrau allanol 6 mm i 500 mm, gan gyflawni goddefiannau lefel micron sy'n sicrhau dim-cysylltiadau gollyngiadau mewn rhwydweithiau hylif diwydiannol critigol.
Eco-Triniaethau Wyneb Cyfeillgar:Mae peirianwyr cemegol yn datblygu baddonau cyn-driniaeth am ddim o gromiwm ar gyfer prosesau anodeiddio. Mae'r fformwleiddiadau cynaliadwy hyn yn paratoi'r wyneb alwminiwm yn effeithiol ar gyfer ocsideiddio, gan ddileu gollyngiadau dŵr gwastraff peryglus wrth gynnal ymwrthedd cyrydiad rhagorol ar dymheredd gweithredu diwydiannol parhaus 80 gradd.
Casgliad
Mae'r penelin alwminiwm 6063 T5 yn darparu datrysiad llwybro cyfeiriadol effeithiol ar gyfer fframweithiau strwythurol a systemau hylif gwasgedd isel. Wedi'i lunio gyda chymarebau magnesiwm a silicon penodol, mae'r ffitiad hwn yn gwarantu cryfder cynnyrch lleiaf o 110 MPa (16.0 ksi) a chryfder tynnol o 150 MPa (21.8 ksi). Mae gweithgynhyrchu sy'n cyd-fynd â safonau gweithredol ASTM B361 ac ASME B16.9 yn sicrhau cydnawsedd union ddimensiwn ar draws cymwysiadau amrywiol. Mae caffael y cydrannau hyn trwy GNEE yn gwarantu goddefiannau cywir ± 1.6 mm a pherfformiad mecanyddol dibynadwy. Mae defnyddio'r ffitiadau hyn sy'n cydymffurfio yn arwain at rwydweithiau piblinellau masnachol hynod effeithlon, ysgafn sy'n gwrthsefyll cyrydiad.
Cwestiynau Cyffredin
Beth yw cryfder cynnyrch lleiaf penelin alwminiwm 6063 T5?
Mae'r deunydd yn gyson yn cyflawni cryfder cynnyrch lleiaf o 110 MPa (16.0 ksi) ar ôl cwblhau'r broses heneiddio artiffisial.
A allaf anodize ffitiad pibell alwminiwm 6063 T5?
Ydy, mae'r cynnwys magnesiwm a silicon penodol yn caniatáu i'r wyneb dderbyn anodizing electrocemegol amddiffynnol yn hawdd ar gyfer gwell gwydnwch.
Beth yw'r tymheredd gweithredu uchaf ar gyfer y penelinoedd 6063 hyn?
Maent yn cynnal sefydlogrwydd strwythurol ffisegol a gwrthiant cyrydiad mewnol ar dymheredd gweithredu safonol parhaus hyd at 80 gradd.
A yw GNEE yn cynhyrchu onglau arfer ar gyfer penelinoedd alwminiwm?
Ydy, mae GNEE yn cynhyrchu onglau safonol 45 gradd a 90 gradd ynghyd â dimensiynau penodedig wedi'u teilwra gan ddefnyddio peiriannu CNC aml-echel uwch.
Pa safonau gweithredol sy'n berthnasol i benelinoedd 6063 T5?
Mae gweithgynhyrchu yn cyd-fynd yn llym â manyleb deunydd gweithredol ASTM B361 a gofynion goddefgarwch dimensiwn ASME B16.9.
